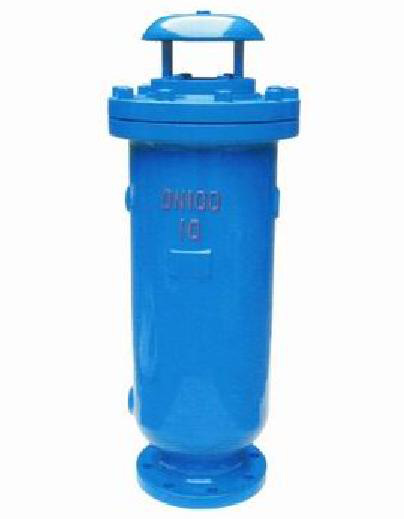

產品名稱：復合式排氣閥
產品型號：SCAR
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
污水復合式排氣閥概述：
SCAR污水復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
污水復合式排氣閥每小時排氣量表：
|
規格DN
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
立方米/小時
|
2-88
|
85-352
|
22-904
|
34-1413
|
76-3179
|
135-8831
|
212-8831
|
305-12717
|
415-17309
|
542-22608
|
污水復合式排氣閥零件材質：
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
HT200
|
|
2
|
閥蓋
|
HT200
|
|
3
|
浮球
|
SUS304
|
|
4
|
杠桿架
|
鑄銅ZH59
|
|
5
|
桿
|
鑄銅ZH59
|
|
6
|
塞頭
|
丁睛橡膠NBR
|
污水復合式排氣閥主要外形及連接尺寸：
|
公稱口徑
|
D
|
D1
|
D2
|
H
|
Z-фd
|
|
DN
|
|
50
|
160
|
125
|
205
|
495
|
4-18
|
|
80
|
195
|
160
|
270
|
600
|
4-18
|
|
100
|
215
|
180
|
285
|
760
|
8-18
|
|
150
|
280
|
240
|
340
|
860
|
8-22
|
|
200
|
335
|
295
|
400
|
1010
|
8-22
|
|
250
|
390
|
350
|
465
|
1210
|
12-22
|
